Información Básica.
No. de Modelo.
rubber cable
Alambre Material del núcleo
Alambre de cobre desnudo
Certificación
ISO, CCC, RoHS, VDE, Ma
Modelo
Myp
Marca
Qifan
código
8544492900
tensión del cable
Low & Medium Voltage
prueba de cables
3.0/5 Min
longitud del cable
como requisito
tiempo de entrega
3-50 días
Paquete de Transporte
Drums
Especificación
4-150mm
Marca Comercial
Qifan
Origen
China
Código del HS
8544492900
Capacidad de Producción
100000000km
Descripción de Producto

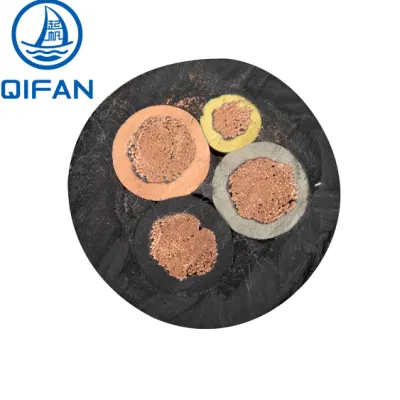

Cable de alimentación cable recubierto blando y cable EPR aislamiento CPE Cable de extracción de aislamiento MYP
Reconocimiento de núcleo de alambre
3 núcleo principal: rojo y blanco azul claro
Núcleo del cable de tierra: Negro
Color de la vaina
negro
Cable terminado cable de potencia cable de prueba de tensión del núcleo: 3,0kV / 5min
MYP -0,38/0,66 kV CC resistencia del conductor del cable y máxima Tabla de diámetro de monofilamento Tabla 4
Tabla de resistencia de aislamiento mínima MYP-0,38/0,66kV para cables a 20 ° C cuadro 5
Nuestra fábrica
Paquete
Modelo de cable
Ámbito de aplicación
Este producto es adecuado para la minería subterránea de carbón con el Tensión nominal no superior a 0,38/0,66kV
Conexión de alimentación del dispositivo.
Construcción de cable
conductor eléctrico
El quinto conductor de cobre blando
Aislamiento
Núcleo del cable de alimentación: EPR
Núcleo de cable de tierra: Caucho semi-conductivo
Llenado (opcional)
Cinta de goma o cuerda de fibra de vidrio
Vaina
Una mezcla de polietileno clorinado u otros materiales comparables (CPE)
Estándar del producto
ICEA73582
Rango de especificaciones
núcleo principal de potencia de 3 núcleos: 4~150mm
Parámetro técnico
Tensión nominal (U 0 / U)
0,38/0,66kV
Tensión máxima del sistema (Um)
A 1,1 x el exceso de la U
Grado de temperatura
Temperatura máxima de funcionamiento del conductor: + 75ºC.
Temperatura ambiente: -20ºC ~ + 45ºC.
Temperatura de tendido de cables: No inferior a 0ºC (cuando la temperatura ambiente es inferior a 0ºC,
Los cables deberán precalentarse con un radio de curvatura mínimo
6D (D es el diámetro exterior real del cable
Método de colocación
La colocación de cables subterráneos en la mina de carbón está dividida En carril plano o bien carril y cámara por debajo de 45ºC.
Método de colocación de eje vertical de neutralización o calzada o perforación por encima de 45ºC.
Prueba de voltaje de producto finalizada
Conductor desnudo varado :3,0kV/5min
PAI-0,38/0,66kV
Ámbito de aplicación
Este producto es adecuado para la minería subterránea de carbón con el Tensión nominal no superior a 0,38/0,66kV
Conexión de alimentación del dispositivo.
Construcción de cable
conductor eléctrico
El quinto conductor de cobre blando
Aislamiento
Núcleo del cable de alimentación: EPR
Núcleo de cable de tierra: Caucho semi-conductivo
Llenado (opcional)
Cinta de goma o cuerda de fibra de vidrio
Vaina
Una mezcla de polietileno clorinado u otros materiales comparables (CPE)
Estándar del producto
ICEA73582
Rango de especificaciones
núcleo principal de potencia de 3 núcleos: 4~150mm
Parámetro técnico
Tensión nominal (U 0 / U)
0,38/0,66kV
Tensión máxima del sistema (Um)
A 1,1 x el exceso de la U
Grado de temperatura
Temperatura máxima de funcionamiento del conductor: + 75ºC.
Temperatura ambiente: -20ºC ~ + 45ºC.
Temperatura de tendido de cables: No inferior a 0ºC (cuando la temperatura ambiente es inferior a 0ºC,
Los cables deberán precalentarse con un radio de curvatura mínimo
6D (D es el diámetro exterior real del cable
Método de colocación
La colocación de cables subterráneos en la mina de carbón está dividida En carril plano o bien carril y cámara por debajo de 45ºC.
Método de colocación de eje vertical de neutralización o calzada o perforación por encima de 45ºC.
Prueba de voltaje de producto finalizada
Conductor desnudo varado :3,0kV/5min
Reconocimiento de núcleo de alambre
3 núcleo principal: rojo y blanco azul claro
Núcleo del cable de tierra: Negro
Color de la vaina
negro
Cable terminado cable de potencia cable de prueba de tensión del núcleo: 3,0kV / 5min
MYP-0,38/0,66kV estructura de cables datos 1
| Modo 2 mm | Diámetro de conductor de núcleo de potencia mm | Grosor nominal del aislamiento del núcleo de potencia mm | Grosor de la funda mm | Diámetro del cable rango mm | Peso del cable Kg/km |
| 3×4+1×4 | 2,5 | 1,4 | 3,5 | 22,0~26,5 | 691 |
| 3×6+1×6 | 3,2 | 1,4 | 3,5 | 24,0~29,0 | 822 |
| 3×10+1×10 | 4,3 | 1,6 | 4,0 | 28,0~32,5 | 1206 |
| 3×16+10 | 5,3 | 1,6 | 4,0 | 30,5~35,5 | 1521 |
| 3×25+1×16 | 7,0 | 1,8 | 4,5 | 35,5~41,0 | 2185 |
| 3×35+1×16 | 8,0 | 1,8 | 4,5 | 38,5~44,5 | 2655 |
| 3×50+1×16 | 9,6 | 2,0 | 5,0 | 44,5~51,0 | 3550 |
| 3×70+1×25 | 11,5 | 2,0 | 5,0 | 49,0~56,0 | 4509 |
| 3×95+1×25 | 13,3 | 2,2 | 5,5 | 55,5~63,0 | 5765 |
| 3×120+1×35 | 15,0 | 2,2 | 5,5 | 59,0~67,0 | 6857 |
| 3×150+1×50 | 16,8 | 2,4 | 6,0 | 65,5~74,0 | 8539 |
| Nota 1: El área transversal del núcleo del cable de conexión a tierra es el área transversal mínima, y no hay requisito para el grosor de aislamiento del núcleo del cable de conexión a tierra, pero el diámetro del núcleo no debe ser inferior al 75% del diámetro del núcleo del cable de alimentación. | |||||
MYP-0,38/0,66kV capacidad de transporte de corriente admisible a largo plazo de la tabla de cables 2
| Sección transversal | Capacidad de transporte R |
| 4 | 37 |
| 6 | 46 |
| 10 | 63 |
| 16 | 85 |
| 25 | 110 |
| 35 | 135 |
| 50 | 170 |
| 70 | 205 |
| 95 | 250 |
| 120 | 295 |
| 150 | 320 |
| Temperatura máxima de funcionamiento del conductor | 75ºC. |
| Temperatura ambiente | 25ºC. |
Factor de corrección de corriente de carga a diferentes temperaturas ambiente. Cuadro 3
| Temperatura de funcionamiento del conductor(ºC) | Temperatura ambiente (ºC) (en aire) | ||||
| 30 | 35 | 40 | 45 | 50 | |
| 75 | 0,93 | 0,87 | 0,80 | 0,73 | 0,66 |
MYP -0,38/0,66 kV CC resistencia del conductor del cable y máxima Tabla de diámetro de monofilamento Tabla 4
| Sección transversal Área 2 mm | Resistencia máxima de CC del conductor a 20ºC Ω/km | Diámetro máximo del cable mm |
| 4 | 4,95 | 0,31 |
| 6 | 3,30 | 0,31 |
| 10 | 1,91 | 0,41 |
| 16 | 1,21 | 0,41 |
| 25 | 0,780 | 0,41 |
| 35 | 0,554 | 0,41 |
| 50 | 0,386 | 0,41 |
| 70 | 0,272 | 0,51 |
| 95 | 0,206 | 0,51 |
| 120 | 0,161 | 0,51 |
| 150 | 0,129 | 0,51 |
Tabla de resistencia de aislamiento mínima MYP-0,38/0,66kV para cables a 20 ° C cuadro 5
| Tipo de núcleo | Sección transversal mm2 | Resistencia de aislamiento mínima a 20 ° C MΩ·km |
| Núcleo de potencia | 4 | 600 |
| 6 | 450 | |
| 10 | 400 | |
| 16 | 350 | |
| 25 | 300 | |
| 35 | 250 | |
| 50 | 250 | |
| 70 | 200 | |
| 95 | 200 | |
| 120 | 200 | |
| 150 | 180 |
